为协助地理国情普查生产队伍选择高效、实用的野外调查、核查系统,进一步推动地理国情普查工作,国家基础地理信息中心于2013年3月28日-29日组织开展了地理国情监测外业调绘核查系统的测评。

通过对系统的软件功能(用户管理模块、空间定位模块、地图浏览模块、地图编辑模块、实景获取模块、通讯模块、输入输出模块及其他功能)、软件性能、硬件性能及自主演示情况进行测评打分,南方数码iDataMobile(南方地理国情普查外业调绘核查系统)顺利通过测评并取得良好的成绩。

作为中国领先的地理信息产业服务商,南方数码一直坚持研究行业趋势、把握用户需求并持续创新,最快最大限度地满足需求。从2010年起,在国务院及国家测绘地理信息局政策方针的指引下,南方数码开始关注全国地理国情监测工作的开展及动态,努力寻求更好地实现地理国情监测的方法与道路。



1、结合中国地理信息行业发展现状,探究更适合中国的地理国情普查方案。



2、推出优质的地理国情普查外业调绘系统,助力国家开展第一次全国地理国情普查工作。



3、提供一款集实用、方便、高效于一体的地理国情普查外业调绘软件,协助地理国情普查外业工作的一线人员快速高效地开展普查工作。



4、继承功能全面、自定义程度高的普查数据质检模块,为地理国情普查数据的精确性以及普查工作的核查提供保障。







为全面掌握我国地理国情现状,满足经济社会发展和生态文明建设的需要,国务院决定,2013年至2015年开展第一次全国地理国情普查工作,并于3月4日印发了《国务院关于开展第一次全国地理国情普查的通知》。

地理国情主要是指地表自然和人文地理要素的空间分布、特征及其相互关系,是基本国情的重要组成部分。地理国情普查是一项重大的国情国力调查,是全面获取地理国情信息的重要手段,是掌握地表自然、生态以及人类活动基本情况的基础性工作。普查的目的是查清我国自然和人文地理要素的现状和空间分布情况,为开展常态化地理国情监测奠定基础,满足经济社会发展和生态文明建设的需要,提高地理国情信息对政府、企业和公众的服务能力。

开展全国地理国情普查,系统掌握权威、客观、准确的地理国情信息,是制定和实施国家发展战略与规划、优化国土空间开发格局和各类资源配置的重要依据,是推进生态环境保护、建设资源节约型和环境友好型社会的重要支撑,是做好防灾减灾工作和应急保障服务的重要保障,也是相关行业开展调查统计工作的重要数据基础。

什么是地理国情监测

通俗来讲,就是对地理国情进行动态的测绘、统计和分析研究,向政府和有关部门提供权威、客观、准确的地理国情信息,为科学决策、科学评价、科学管理等提供重要依据。

地理国情监测的任务

(1) 航空航天遥感影像数据获取

(2) 重要地理国情信息普查

(3) 地理国情动态监测信息系统建设

(4) 重要地理国情信息全国性监测

(5) 典型地理国情信息监测

(6) 地理国情监测技术

(7) 指标与标准体系建设

地理国情普查要求在全国陆地国土范围内,以现有各级、各类地理信息资源为基础,利用航空航天遥感、全球卫星导航系统、地理信息系统等测绘地理信息先进技术,开展多要素全覆盖的地理国情信息普查。普查任务:一是普查地形地貌、植被覆盖、水域、荒漠与裸露地等类别、位置、范围、面积等,掌握其控件分布状况,查清地表自然地理要素的基本覆盖情况;二是普查交通网络、居民地与设施等的类别、位置、范围等,掌握其控件分布现状,查清与人类活动密切相关的重要人文地理要素地表覆盖基本情况;三是收集有关资料,采集多级行政区划、多类经济区域、地形分区和地貌区划等的空间位置信息,作为地理国情统计分析的基本单元。

如此我们认为作为一款合格的地理国情普查外业调绘软件应具备如下功能:

1、完美的软硬件性能

三防平板电脑;GPS/高清摄像头/3G;续航能力好;强光下显示清晰;软件基础功能完善、专业。

2、内外业数据一体化

数据无损衔接;矢量、影像、GPS数据套合。

3、并行、串行生产模式

地表覆盖核实、地理国情普查、样本数据获取三种生产模式既可以单独执行又可以融合在一起执行,国情普查可包含地表覆盖,而两者在普查的同时都可以进行样本数据的获取。

4、支持大数据量影像、矢量数据

高分辨率大数据量影像数据无极缩放;影像数据、矢量数据套合显示;影像数据实时开关显示。

5、高精度GPS定位及补绘

GPS数据坐标转换,虽然国家规定地理国情普查应用坐标系为国家2000坐标系,但在实际作业中可能并不能完全满足要求,所以GPS获取数据应能进行多种坐标系转换;GPS定位补绘地物,所用影像及矢量数据不可能全是最新的,在地理国情普查过程中需要根据GPS进行地物补绘或修改;调绘轨迹记录;导航。

6、方便快捷图形补绘、属性录入功能

精确GPS定位补绘;方便的捕捉功能;快速属性录入及地物编码修改;简易的筛选及批量属性录入。

7、完善的质检支持

高程检查;必填属性检查;调绘轨迹核查,将调绘规划路径和调绘轨迹进行对比,用以检测实际调绘路线与规划路径间的偏差。

8、调绘符号实时显示

调绘直观;方便定性;快速补绘。

9、完善的实景获取功能

GPS定位实景获取;手工选择地物实景获取;照片、录音、摄像三种方式实景获取;快速简便的实景信息查看。

10、内外结合的调绘方式

外业快速涂鸦,手写文字标注地物、属性等;外业快速固定种类文字标注,用以快速标注实体类型、属性值;习惯纸质调绘的仍可在平板上使用其熟悉的调绘方式;内业编辑整理,将外业涂鸦整理为可用数据。

11、完善的PC端用户管理

权限管理;调绘路径规划;与移动端数据互通;移动端位置监控。

1、总体架构设计

iDataMobile以南方数据工厂(iData)软件平台为基础,以包含陀螺仪、高清摄像头、3G模块等多功能的win7平板、安卓平板等多款硬件为支撑,以全面的调绘核查技术为核心,以强大的图属编辑技术为保障,结合国家测绘地理信息局国情监测测评要求,整套系统分为用户管理、空间定位、地图浏览、地图编辑、实景获取、数据交换六大模块,涵盖了地理国情普查外业调绘所需的各种功能。

同时,在软硬件易用性、兼容性、工作效率的提升、技术支持能力以及软件的自主化程度方面都有细致的研究,有效地提高了野外作业安全系数,减少内外业重复劳动,提高生产效率,具有良好的用户体验,是一款真正适合野外作业的信息化测绘技术装备。

2、用户管理模块

为了配合移动端平板开展外业调绘,开发了相应的地理国情普查系统的PC端。该PC客户端可以对用户进行管理,设定任务,作业路径规划,历史路径重演、信息管理,日志管理等。

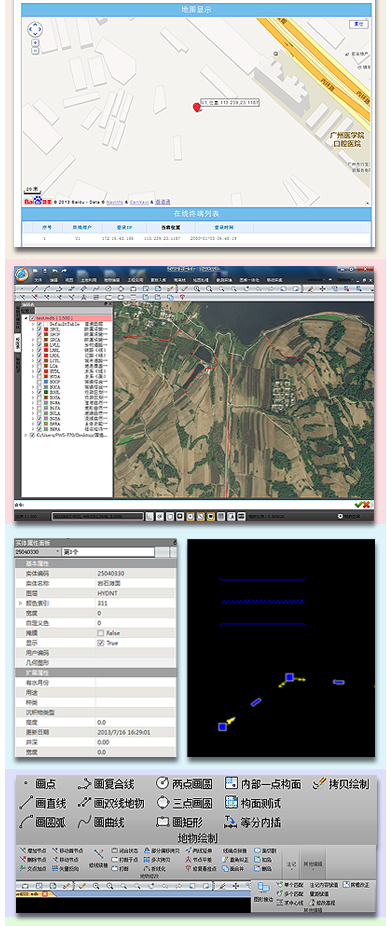

每个用户通过自己的用户名和密码登录,可设定每个用户的权限以及可执行的功能。通过查看日志,管理员可以清楚的查看到终端用户的操作记录,方便决策人员及时的了解各个使用者的具体情况,同时决策者还可以根据反馈回来的信息根据实际的需要及时的对作业人员的工作进行调整。系统可通过连接百度地图设定调绘的路径,然后外业人员将此路径下载到平板并展绘出来,在进行作业时以此路径为参照。终端监控功能可以将每一台外业移动工作站的位置报告给PC管理端,方便管理人员对整个作业过程进行管理监控。

3、空间定位模块

精确的GPS定位以及完善的定位导航功能是进行外业调绘的关键,iDataMobile以高精度平板为支撑,设计开发了始终居中GPS、当前位置居中、轨迹记录、导航、GPS定位点绘制地物等多个功能。

始终居中GPS:通过将当前位置始终居中到屏幕中央,在行走的时候就可以看到所走的路线与规划路径之间的偏差,以达到导航的目的。

轨迹记录:通过记录轨迹并展绘在图上和规划路径进行对比已达到检测本次调绘所走路线和规划路径之间的偏差,且记录的轨迹文件是加密的,用户不可修改。当然,轨迹文件也可以在PC管理端进行加载查看。

GPS定位点绘制地物:在外业调绘中往往需要对地图进行修补测,这时就会用到GPS定位点来进行实体绘制。

4、地图浏览模块

大数据量影像数据以及矢量数据的叠加显示和快速浏览是外业调绘的必备条件,iDataMobile通过自动建立影像金字塔,支持tif和img等多种格式的大数据量栅格数据加载,且浏览和缩放都非常流畅,且每个影像只在第一次加载时建立金字塔,之后再加载此影像直接读取金字塔文件,实现影像的快速加载。

国内首创手指触摸式地图浏览编辑,解决平板上鼠标操作造成的不便:针对平板手指触控操作的特点,运用多点触控技术,开发出图形浏览上手指操作的模块,如两只手指的缩放等操作。

属性浏览:可随时查看每一个实体的属性信息,包括基本属性、几何图形和扩展属性。

符号显示:通过高度自定义的符号化模版来实现地物的符号化,用户可方便地对模版进行编写,且地物绘制出来后是自动符号化的,使得用户在调绘过程中可以很容易得区分地物。

5、地图编辑模块

iDataMobile继承了iData强大的地图编辑功能,包含从实体采集到对点、线、面、注记、属性等多方面的全面的实体编辑功能。 快速文字标注点采集:采集常用的地物类别或属性标注文字,以便内业进行整理。标注的文字自动放到涂鸦层。

6、实景获取模块

在外业调查核查阶段或通过其他途径实地采集获得的有助于遥感解译识别的样本数据,包括:高质量、具有位置参数并能反映地面一定范围自然景观的实地照片、对应地点的高分辨率遥感影像实例以及相对应的文字说明。这些样本数据主要包括照片、录音、录像、影像四方面。而通过平板采集的就是照片、录音、录像。

iDataMobile特别注重实景获取模块的功能设计,开发出了一套全面的实景获取功能。

附件全面的硬件支撑:iDataMobile所采用的平板带有高清摄像头、陀螺仪、红外测距仪也正在研发中,保证了照片的清晰度,以及拍照姿态、到实体距离等实景数据的取得。

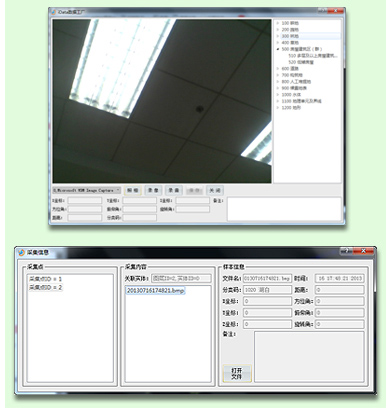

GPS实景获取以及手工实景获取两种实景获取方式:通过GPS实景获取功能可根据GPS定点采集当前点位的实景信息,通过手工实景获取可手工选择图上任意地物,对其采集实景信息。采集到的实景信息会以数据库表格方式存储。 同一定位点或实体可拥有多项实景信息:如图,同一定位点或实体可采集照片、录音、录像三项信息,且可多次采集,如同一定位点采集不同方位的多张照片。

方便的实景信息查看功能:可随时查看图上每一个有实景信息的采集点或实体的实景信息数据,并可打开照片、录音、影像等实景数据。 已有实景信息实体高亮显示:每采集完一个定位点或图面实体的实景信息之后,都会在图上以高亮的形式显示出来,以便告知用户这些实体已经采集过实景信息。当然高亮显示的效果也可以被关闭。

7、数据交换模块

iDataMobile提供了强大的数据交换模块,支持多种数据格式,方便用户实景生产过程中在多个软件间进行数据交换,并保证交换后数据的完整性与精确性。
